leider nur ein bis zwei Anschlussmöglichkeiten für
Bananenstecker(4mm)vorhanden.
Um diesen Mangel auszubügeln viel mir beim
ausmisten der häuslichen Bastelkiste ein Vorverstärker
mit Verteiler aus dem Hause Hirschmann in die Hände.
Da dieser Verteiler neu und unbenutzt war,
bot er sich regelrecht an.
Der Deckel konnte leider nicht mehr genutzt werden.
Ein befreundeter OM kantete mir auf der QRL
einen neuen Deckel für das Gehäuse ab.
Zuerst wurden im Deckel die Körnerpunkte für
die vorgesehenen Bananenbuchsen gesetzt.
Jetzt wo die Bohrungen gesetzt wurden und angesenkt sind,können die Bananenbuchsen eingesetzt werden.
Nachdem die Buchsen verschraubt wurden,
werden nun mittels dickem Lackdraht(mind.4mm²) die Anschlüsse miteinander verbunden werden.

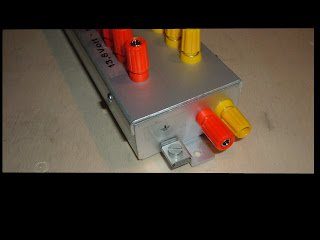

Da die Buchsen miteinander verbunden sind,
soll jetzt die Kontroll LED-Fassung und die
beiden Speiseanschlüsse in der Seitenwand des
Grundgehäuses eingelassen werden.
Abschließend noch die Beschriftung aufbringen und
der Verteiler kann in Betrieb genommen werden.
Da sich an dem Verteilergehäuse idealer Weise
Erdungsanschlüsse befinden,
kann man diese selbstverständlich zur Erdung des
Gehäuses nutzen,was gerade bei Kurzwellenstationen
eine sehr nützliche Möglichkeit ist.
