Der ICOM R10 ist ein Breitbandempfänger aus den 90er Jahren der heute leider,wie so viele andere Geräte aus dieser Zeit,unter schwächelnden SMD Becherelkos leidet.
Bei dem hier abgebildeten RX waren diese,neben diversen anderen Krankheiten(dazu mehr in folgenden Beiträgen) für kleinere Altersschwächen des Empfängers verantwortlich.

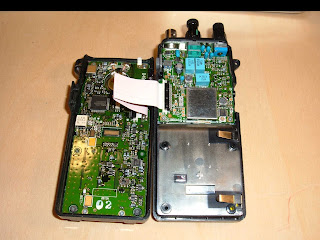

Zunächst wurde der RX geöffnet.
Eines mal vorweg.Das Ding ist ausgesprochen servicefreundlich aufgebaut.
Nach dem öffnen des Empfänger sind die besagten SMD-Becherelkos leicht lokalisierbar.
Nach dem Entfernen der drei Boardschrauben,kann die Platine leicht aus dem Chassis entnommen werden.
Um andere Fehler des RX einzugrenzen,wurden zunächst die Elkos des NF-Zweiges ausgetauscht.An Stelle der beiden 100µF Elkos kamen zwei Tantal-SMD-Kondensatoren und an die Stelle des 220µF Typen kam ein kompakter 0815 Typ.
Da der vorliegende NF-Fehler noch nicht komplett behoben war,tauschte ich nun noch die sechs 4,7µF Becherelkos gegen passende 16V Tantal-Cs (die blauen "Tröpfchen").
Nun folgte die Testmontage.
Einer der vielen kleinen Altersschwächen des Empfängers waren nun behoben.
Es geht aber mit der Sanierung inkl.Abgleich in folgenden Beiträgen noch weiter.
Fortsetzung folgt...
Als ich vor ca.einem halben Jahr feststellte,daß sich der Akku,vom ansonsten wirklich gut funktionierenden Bauteiltester des FUNKAMATEUR(Zeitschrift)nicht mehr laden ließ,zerlegte ich diesen um nach dem Fehler zu suchen.
Dieser war schnell lokalisiert.
Der original mitgelieferte Akku(offensichtlich Reicheltware< Label=Goobay)war im Gerät schon wie ein Ballon aufgegangen und blähte sich nach seiner Demontage sogar noch weiter auf.
Also schnell in den Sondermüll mit dem Mistding.
Nun verbrachte der Tester viele Monate in einer dunklen Dose und wartete auf seine Wiederauferstehung.
Irgendwann nahm ein Freund Kontakt zum FUNKAMATEUR auf und schilderte das Problem.
Gemeinsam musste man zum Schluss kommen,daß von Reichelt(siehe den alten Aufkleber des original hinzu gelieferten Akkus)offensichtlich doch recht betagte Lagerware zugeliefert wurde.
Sonst könnte man zwei ziemlich zeitgleich aussteigende Akkus leider nicht erklären.
Absolut unkompliziert lieferte man vom FUNKAMATEURs/Box73 Ersatz.
Der Rest ist schnell erklärt und gezeigt.
Akku anschließen(nur das braune und das schwarze Kabel!!),zusammenbauen und fertig.
Danke nochmal an das Box73 -Team vom FUNKAMATEUR und selbstverständlich an die Tüftler vom Ortsverband O28 Lennestadt,welche den kleinen Helfer einst entwickelt haben.
Vor wenigen Wochen habe ich ja bereits über die Umrüstung des betagten Yaesu FT4700rh auf eine LED-Hintergrundbeleuchtung berichtet.
Nun muss ich zu diesen Beitrag mal einen kleinen Blogbeitrag nachschieben.
Die vom "Chinamann" aus der "EBucht" gelieferten LEDs wurden mit vollkommen falschen Stromaufnahmeangaben geliefert.
Was soll ich sagen.
Die Spitzbuben haben eine um 50% höhere Stromaufnahme angegeben und somit waren die
eingebauten Vorwiderstände nicht korrekt berechnet und die LEDs sterben im Betrieb den langsamen "Stromtot".
Also musste ich nun das Bedienteil wieder zerlegen und die LEDs nebst den Vorwiderständen austauschen.
Der Frust war nicht gering.
Also kamen die alten(neuen)LEDs nebst derer Vorwiderstände raus und Ersatz wieder rein.
...und was lernen wir daraus?
Trau keinem Datenblatt,welches aussieht,wie der Bestellzettel aus dem Chinaimbiss! 👆
