Standard C510 - kostengünstige aber effiziente Modulationsverbesserung am seltenen Duobander...oder Jammern auf hohem Niveau

Der Standard C510 ist ein in Europa sehr selten auftauchender Duobander aus den 90er Jahren.
Da ich bekennender Fan der QRP-Handfunkgeräte ala C401/C408 oder C508 und seiner "Verwandten" bin,interessierte mich immer dieser Transceiver seit langer Zeit.

Nun bestand die Möglichkeit die QRP-Geräte wie zum Beispiel das C508 mit diesem Transceiver zu vergleichen.
Das C508 ist in Sachen Modulation wirklich ein Referenzgerät im Afubereich.
Hiermit musste sich das C510 nun messen und verlor.Warum?
Im Gegensatz zum C508 hatte der Hersteller die Mikrofonöffnung in der Front nur mit einer kleinen Bohrung versehen.
Dies sorgt im Vergleich zum C508 dafür,daß die Modulation nicht so angenehm ausgewogen sowie laut wie beim C508 oder C408 klingt,sondern recht nasal beschnitten.

Bevor ich mit dem Koppelkondensator rumexperimentieren wollte,beschloss ich zunächst mehr Schalleintrittsbohrungen vor die Mikrofonkapsel zu setzen.

Der Transceiver wurde nun zerlegt und die Frontblende von sämtlicher Elektronik befreit.

Beim zerlegen des Gerätes muss dringend darauf geachtet werden,daß die beiden Koaxkabel,welche für den an der Geräteunterseite vorhandenen externen Antennenanschluss sind(Zweitanschluss wie bei früheren Mobiltelefonen,welcher zum Anschluss in der originalen Mobilhalterung genutzt wird) nicht beschädigt werden.
Auch bei den sehr filigranen Koaxsteckverbindern sollte man mit etwas Vorsicht herangehen.

Danach wurden aus einer kleinen Bohrungen deutlich mehr Eintrittsöffnungen,hinter der später die Mikrofonkapsel sitzt.

Danach konnte das Handfunkgerät wieder zusammengebaut und getestet werden.
Und siehe da,der gewünschte Effekt war eingetreten.
Da der Mikrofonzweig des C510 sehr ähnlich dem C508 ist,waren dessen elektrische Grundeigenschaften ja eh auf sehr ähnlichem Niveau.
Nach dem "Aufbohren" passte es nun auch mit dem Klang.
Die Modulation war der des C508 fast identisch und somit ausgesprochen zufriedenstellend.

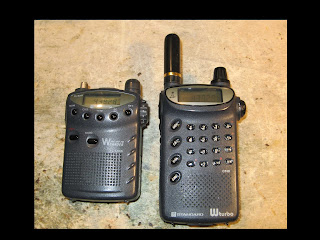

Abschliessend die "Rivalen" im Größenvergleich...

Yaesu / Sommerkamp FC767 ( FC707) - Kontaktprobleme am betagten aber schönen Kompakt-Antennentuner beheben

Mein betagter Sommerkamp FC767 (bgl. Yaesu FC707) hatte kleinere Alterserscheinungen.
Nach längere Nutzung zickte der Kalibrierpoti des SWR-Meters herum.
Als zweites Problem funktionierte die eingebaute Dummyload nicht mehr.

Beide Probleme sind sehr schnell zu lösen.

Zuerst wurde das Gehäuse geöffnet und zunächst das Potentiometer mit Tuner600 wieder gängig gemacht.

Nun dachte ich mir,das eingebaute Relais,welches für die Dummyloadumschaltung zuständig ist,würde nur verschmutzt sein.
Dem war leider nicht so.
Also Relais ausbauen und kontrollieren.
Und siehe da,das Ding war defekt.
Also neuen OMRON-Ersatz einbauen und die Dummyload funktionierte wieder mit gewohnter Zuverlässigkeit.

Abschliessend noch eine Feststellung.
Sicher ist auch dieser Tuner recht einfach aufgebaut.
Aber eines muss man dem damaligen Hersteller lassen.
Man wusste damals noch zuverlässig und wertig herzustellen...wenn man da so an das heutige Zeugs aus Amiland denkt... :( 🙈





TenTec Model 1320 - Wiedergabefehler und die schnelle Behebung...

Seit längerer Zeit stand bei mir ein TenTec 1320 QRP-CW-Transceiver herum,der Probleme mit der Wiedergabe hat.

Die Wiedergabe war extrem leise,weshalb ich erst einen defekten Kondensator vermutete.
Es war aber viel simpler.
Der LM386 war offensichtlich defekt.
Da der LM386 gesockelt ist(siehe Markierung) musste der IC nur aus seinem Sockel gezogen und gegen einen neuen ersetzt werden...
Und ruckzuck war das Problem Geschichte.

Yaesu MH14 A8 - wirkungsvolle Modifikation des Serienmikrofons für den Stationsbetrieb

Das Yaesu MH14 A8 Handmikrofon wurde zu vielen Yaesu Transceivern als Serienmikrofon mitgeliefert.
Im Mobilbetrieb fällt das folgende Manko nicht wirklich auf.
Die Modulation klingt etwas zu stark höhen und mittenlastig,was für den mobilen Einsatz sehr gut ist,daheim aber nicht optimal.
Wer aber einen solchen Oldtimer sein Eigen nennt und es im stationären Betrieb nutzt,kann die Modulationsqualität mit einem schnellen Eingriff sehr einfach deutlich aufbessern.

Nach dem Öffnen zeigt sich schnell,daß sich in der Führungsöffnung der Mikrofonkapsel ein Schallrestriktor befindet.

Dieser kann einfach entfernt werden.
Danach klingt die Modulation etwas tiefenhaltiger und somit nicht so stark auf den Mobilbetrieb zurecht gestutzt.
Ideal also für den Stationseinsatz.

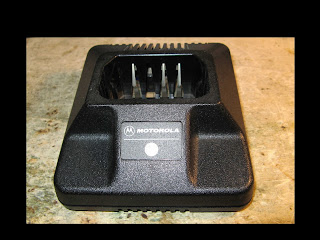

Motorola ETN4611A - Schnellladeschale des GP300 für 12V Betrieb nutzbar machen

Ein Bekannter hat in seinem Transporter für Rangier und Schwertransporteinsätze ein Motorola GP300 im Einsatz und beschwehrte sich,daß es zum Laden immer an 220V angeschlossen werden muss.

Aber da gibts günstig Abhilfe.

Die Steckernetzteile dieser Ladegeräte besitzen eine Ausgangsspannung von 18Volt.

Es gibt eine sehr günstige Lösung um die Ladeschale am 12Volt Bordnetz mit 18Volt Betriebsspannung zu versorgen.

Beim freundlichen "Chinamann" bei Ebay gibts für 1€ einfache aber gut funktionierende StepUp-Wandler.

Einen genau solchen habe ich für diesen Ladeadapter genutzt.

Der StepUp-Wandler vom Typ MT3608 wird einfach ins Ladekabel,welches auf einer Seite mit dem passenden Hohlstecker für die Ladeschale und auf der anderen Seite mit einem Zigarettenanzünderstecker versehen wird.

Vor dem Anschluss an die Ladeschale muss nur noch mit dem Mehrgangpoti die Ausgangsspannung auf 18Volt eingestellt werden.

Das wars schon...

Nun kann er die Ladeschale auch im Kfz am Zigarettenanzünder betreiben und muss nicht auf sehr teure Kfz-Ladeschalen zurück greifen.

Yaesu FT4700rh - Umbau der Beleuchtung auf weisse LEDs

Da ich meinem betagten Yaesu FT4700rh bereits eine neue Speicherbatterie gegönnt hatte,sollte nun auch die Beleuchtung wieder korrekt funktionieren.

Hierzu wurde die Front geöffnet aber noch mit dem Transceiver verbunden.

Im verbundenen Zustand wurde das Gerät angeschaltet und die Plusanschlüsse der originalen 8Volt Glühlampen ermittelt und mit einem Folienschreiber markiert.(bei den LEDs muss die Polung beachtet werden)

Danach wurden die LEDs abgeschliffen und mit 560Ohm Widerständen eingebaut(hatte erst 330 Ohm,musste aber feststellen,daß die vom Händler angegebenen Daten leider nicht korrekt waren).

Auch wenn der Oldi betagt ist,so sieht die neue Beleuchtung doch deutlich besser aus.

Yaesu FT4700rh - Austausch der Speicherbatterie

Bei UKW-Oldis wie dem Yaesu FT4700rh darf auch mal nach über 30Jahren eine Backup/Speicherbatterie defekt sein.

Diese lässt sich bei diesem Gerät extrem einfach auswechseln.

Hierzu wird zunächst das Bedienteil vom Gerät getrennt und der hintere Gehäusedeckel entfernt.

Ich tauschte nun einfach die alte CR2032 gegen ein frisches Exemplar aus und war nach weniger als 10Minuten mit allen Arbeiten durch.
Ein Reset war nicht erforderlich!



Baofeng UV3r MK2 - Modulationsfehler beheben oder wenn sich der Chinese selber zum Schweigen verdammt...

Das nachfolgend abgebildete Handfunkgerät war wieder einmal das beste Beispiel für miserable chinesische Verabeitungsqualität und die daraus folgenden Probleme.

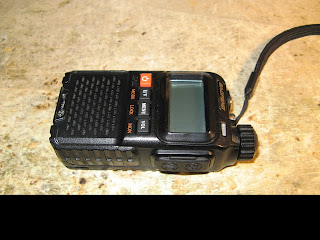

Es handelt sich hierbei um ein Baofeng UV3r MK2.

Das Gerät war ausgesprochen leise und somit bei normaler Sprechlautstärke nicht nutzbar.
Bevor ich in einem Folgebeitrag noch auf den Austausch der Mikrofonkapsel eingehe,hier zunächst erst einmal die mechanische Fehlerquelle an diesem Gerätchen.

Zunächst wurde der TRX geöffnet/zerlegt.
Das geht bei diesen Geräten extrem leicht,nachdem die beiden unter dem Akku verborgenen Schrauben entfernt wurden und der Lautstärke/Bedienknopf sowie die Überwürfe von SMA-Buchse plus des Bedienreglers entfernt sind.

Als ich den Klemm/Führungsgummi der originalen Mikrofonkapsel entfernt hatte,zeigte sich der Fehler eindeutig.
Leider hatte das Gehäuse massive Pressfehler weshalb die Mikrofonbohrung in der Front kleiner 0,4mm war.
Da dieser Fehler wie ein Schallrestriktor wirkt,macht dieser selbstverständlich auch die eh schon leise Modulation noch leiser...

Ich bohrte nun die Schallöffnung auf 2,8mm auf.
Danach wurde noch der Führungsgummi ausgestanzt.
Hierzu nutzte ich ein einfaches Locheisen.

Klar hört man immer noch schnell heraus,daß es sich um einen kleinen Chinesen handelt...
Aber wenigstens ist dieser nicht mehr so unglaublich leise!





Standard CSA401 - fieser,hinterhältiger Fehler am Standlader für C108 / C401 / C408 / C508

Für einen Freund hatte ich vor längerer Zeit bereits ein Standard C408 besorgt.Da sich dieser immer eine Ladeschale für den UHF Transceiver wünschte,besorgte ich kurzer Hand einen solchen Standlader als NOS-Teil in der Bucht.

Mit geschwollener Brust schenkte ich ihm dieses Teil und er steckte sein Handfunkgerät in den Standlader...aaaaaber dann...

Wenns nach der Kontroll-LED ging,machte das Teil keinen Mucks.
Der Aha-Effekt kam bei der Messung mit dem Multimeter heraus,daß an den Ladekontakten die korrekte Ladespannung anlag.

Zähneknirschend nahm ich das Teil wieder mit und schaute nach...

Da das Teil ultrasimpel aufgebaut ist,konnte der Fehler(weil Ladespannung lag ja an!)nur an der Kontroll-LED oder des dazugehörigen 8,2Ohm Vorwiderstands liegen.
Und genau dieser war defekt und hatte keinen Durchgang!

Also einen neuen rein und das Ding zeigt jetzt auch,wenn geladen wird.
Und für alle,die dieses technische "Wunderwerk" in Form eines Schaltplans haben möchten im Anhang noch ein Foto aus der originalen Betriebsanleitung...
Aber eigentlich ist der bei dem extrem einfachen Aufbau echt nicht von Nöten.
